Akkumulátor teszt szoftver (X_BTS)
Akkumulátor és akkumulátor cella tesztelő szoftver

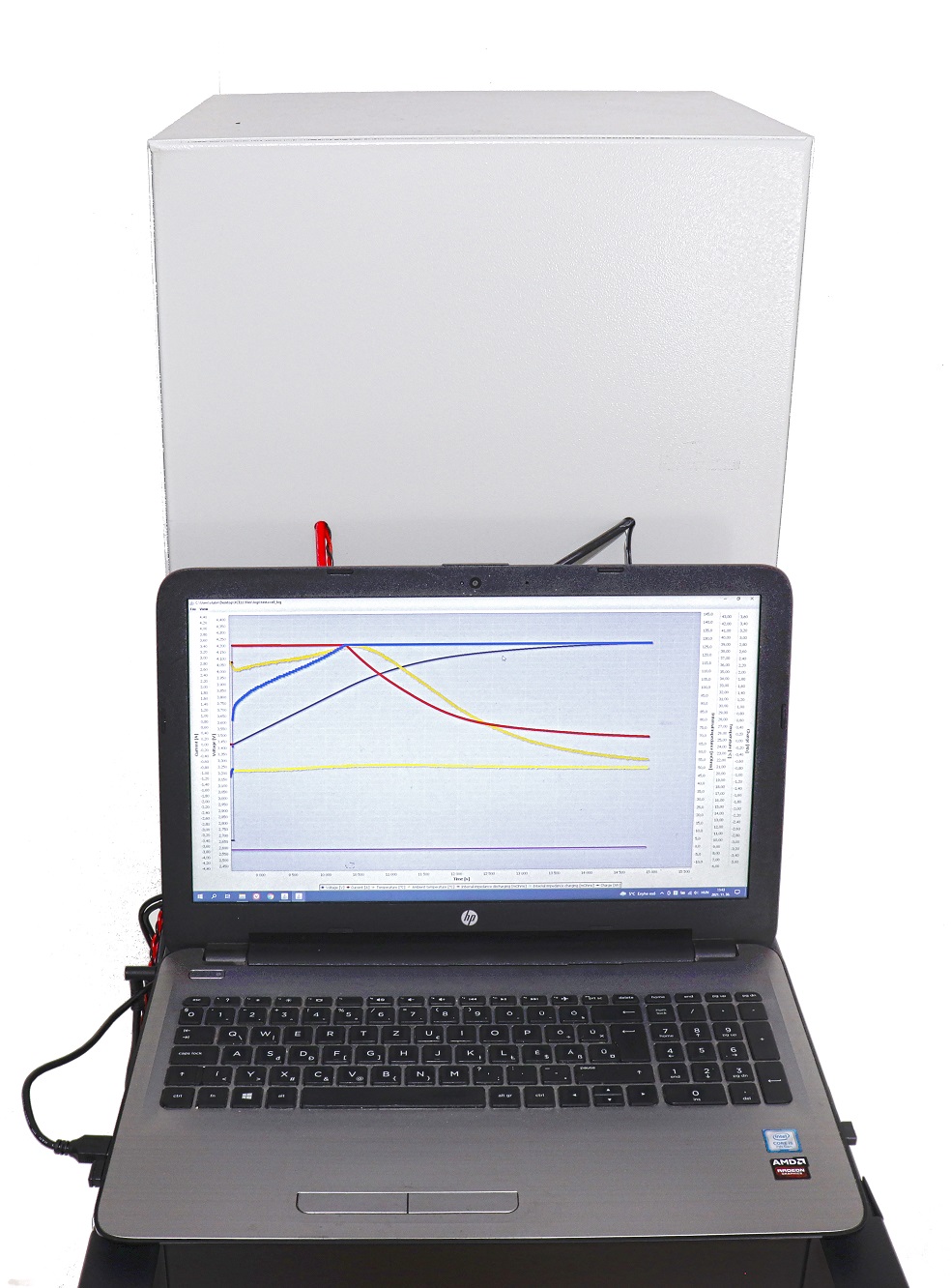

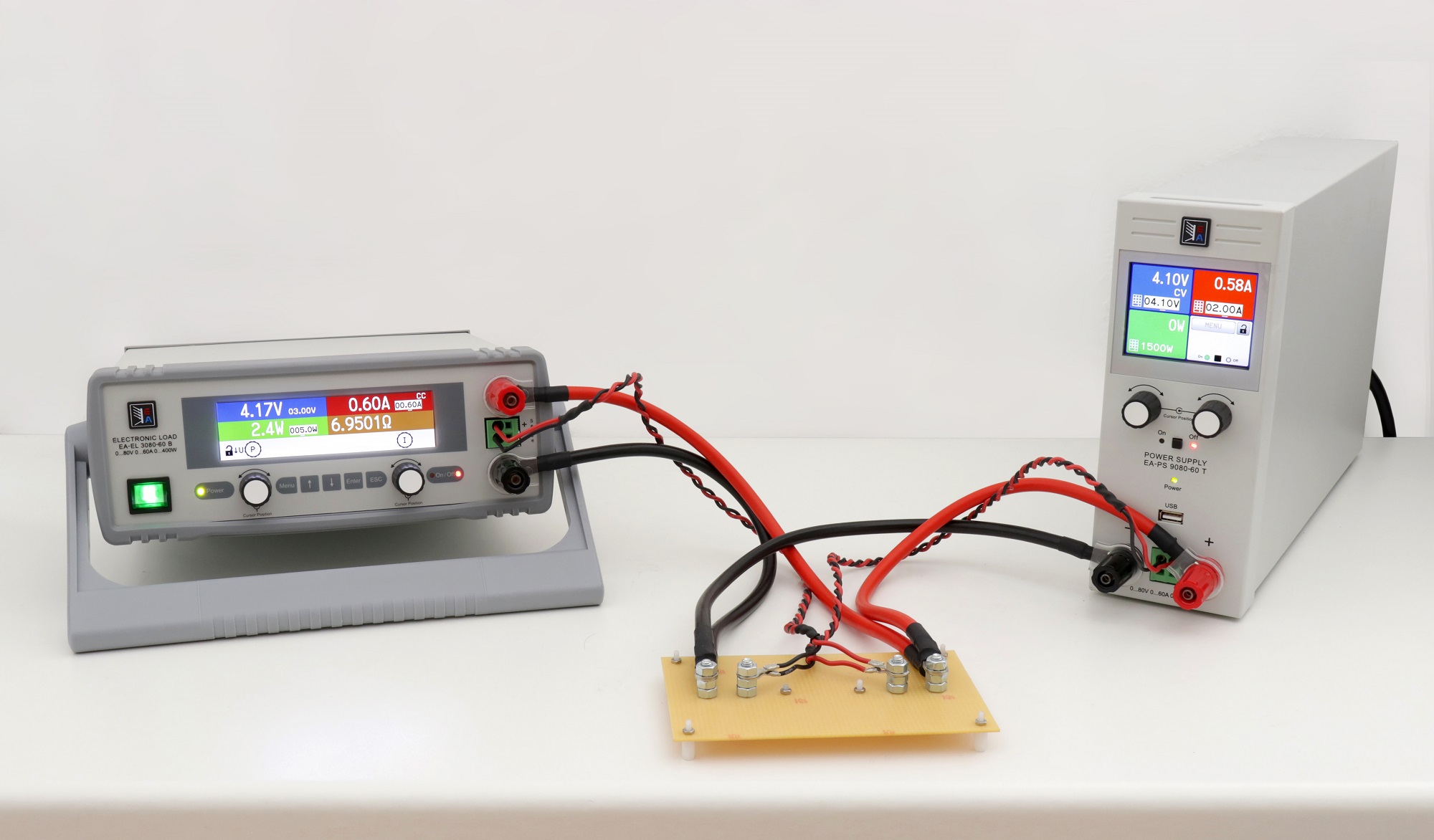

Cellamérés eszközei: terhelés, tápegység, tűzálló mérőszekrény, mérőszoftver
Rövid ismertető
Az X_BTS szoftver akkumulátorok különböző paramétereinek a mérését hivatott elvégezni laboratóriumi, kontrollált körülmények között, cella, modul, illetve teljes akkumulátorpakk szinten.
A mérési elrendezés szerves részét képezik vezérelhető laboratóriumi berendezések:
- Tápegység
- Terhelés
- Akár egy bidirekcionális hálózati inverter
- Hőmérő
- BMS (Battery Monitoring System)
A BMS végzi a cellafeszültségek és hőmérsékletek megfigyelését, ezáltal biztonságosabban és pontosabban végezhetőek el a különböző mérések. Emellett a BMS hivatott a cellánkénti töltöttség kiegyenlítését elvégezni.
A szoftver skálázható, képes kezelni több rákapcsolt tápegységet vagy terhelést.
A szoftver által elvégezhető mérések:
- RDC mérés (DC belső ellenállás mérése) - teljes akkumulátorcsomagra és cellánként külön-külön
- RDCCH (RDC charge – töltési belső ellenállás mérés)
- RDCDC (RDC discharge – merítési belső ellenállás mérés)
- Valós kapacitás mérés
- Teljes életciklus tesztelés
- Kiegyenlítéshez szükséges cellánkénti energiamennyiségek mérése
A szoftver egy egyszerű kezelőfelületen kínál lehetőséget a laboratóriumi berendezések csatlakoztatására, mérési paraméterek beállítására és az akkumulátorra jellemző paraméterek megadására.
A mérés nyomon követhető egy grafikus felületen, ami megjeleníti a mintadarab feszültségét, áramát és az abba töltött vagy abból kivett energiát valós időben. Ehhez társul még továbbá a mért RDC értékek, a mintadarab, illetve a környezet hőmérsékletének megjelentése, valamint a cella feszültségek és hőmérsékletek.
A szoftver többfajta módon tájékoztatja a felhasználót a mért adatokról. Egyrészt a mérési adatok egyszerű kimentését, illetve naplózását biztosítja a szoftver, másrészt e-mail küldési funkcióval is szolgál.
A szoftver letárolja a teljes méréseket, melyek később is újra betölthetőek megtekintés és további elemzés céljából.
A szoftver nem egy adott típusú akkumulátorhoz, hanem általánosan, tetszőleges kémiájú és felépítésű akkumulátor vizsgálatára készült, tehát a szoftver széleskörűen felhasználható.
